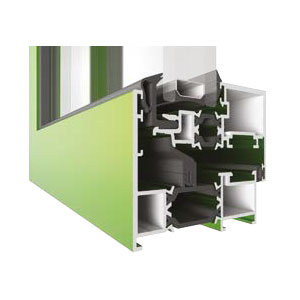

Sistema de batente com RPT – 70 mm

Características do sistema
Sistema de batente com rotura térmica de elevadas prestações térmicas e acústicas.
O sistema AJi – Folha Oculta CE foi concebido com Canal Europeu para permitir a aplicação de Ferragens de Camara Europeia de 21mm.
O sistema AJi – Folha Oculta CE permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico de acordo com a Directiva nº2010/31/EU.
Com um óptimo isolamento térmico aliado à aplicação de um inovador produto designado por baguete ThermoProfile, o sistema AJi – Folha Oculta CE proporciona elevadas prestações de conforto e  de economia energética que satisfaz os requisitos do Decreto-Lei nº194/2015 e da Portaria 379-A/2015.

Perfis de alumínio
Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitectura de acordo com a norma NP EN 12020-02.
Rotura térmica obtida por inserção de varetas isolantes de poliamída tipo ómega de 16mm ou 30mm reforçadas com 25% de fibra de vidro.
Espessura média dos perfis de alumínio de 1.6mm.

Aros fixos
Secção dos aros fixos de 70mm com tripla câmara;
Aros fixos com rotura térmica com varetas de poliamída tipo ómega de 30mm;
Aros fixos com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
Travessas com dupla união para um aperto mais eficaz;
Aros fixos tradicionais para o mercado interno;
Aros fixos com clip exterior e interior para aplicação de remate de 30, 50 ou 80mm para o mercado Francês;

Aros móveis
Secção dos aros móveis de 70mm com tripla câmara;
Aros móveis com rotura térmica com varetas de poliamída tipo ómega de 16mm;
Aros móveis com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
Perfil inversor com olhal para uma melhor aplicação do topo inversor;
Perfil Bite exterior em polímero especial preto com zona flexível para assegurar melhor estanquidade;

Dimensionamento e manobralidade
Dimensões mínimas – máximas de folha: 340mm – 1300mm (L); 340mm – 2500mm (H);
Peso máximo para janelas ou portas de sacada com oscilo-batente até 170Kg;
Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com ou sem oscilo-batente, basculante;
Enchimento para vidro duplo ou triplo desde 24mm até 30mm:
A invisibilidade das Ferragens Oculta concede a janela uma fineza superior e de perfeição:
Estanquidade assegurada através de juntas em EPDM (interior e central):

Performances
Sistema certificado por laboratório notificado para Ensaios de Tipo (TT) de acordo com a norma de produto EN 14351-1:2006+A1:2011 para efeitos de Marcação CE.
Categorias alcançadas na avaliação do sistema AJi – Folha Oculta Canal Europeu:
1. Permeabilidade ao ar: Classe 4 (normas EN 12207 e EN 1206)
2. Estanquidade à água: Classe E1650 (normas EN 12208 e EN 1027)
3. Resistência ao vento: Classe C5 (normas EN 12210 e EN 12211)
Coeficiente de transmissão térmica de vão de 2 folhas, sistema AJi – Folha Oculta CE com 1.23 m x 1.48 m com vidro triplo Ug= 0.6 W/m2K com intercalar efeito “Warm Edge”:
• Uw = 1.40 W/m2K

Coeficiente de atenuação acústica de vão de 2 folhas:
Rw (C,Ctr) = 43 dB (-2,-6)

Zonas de aplicação segundo os regulamentos REH e RECS (em função do valor Ug): I1, I2, I3, V1, V2, V3.
